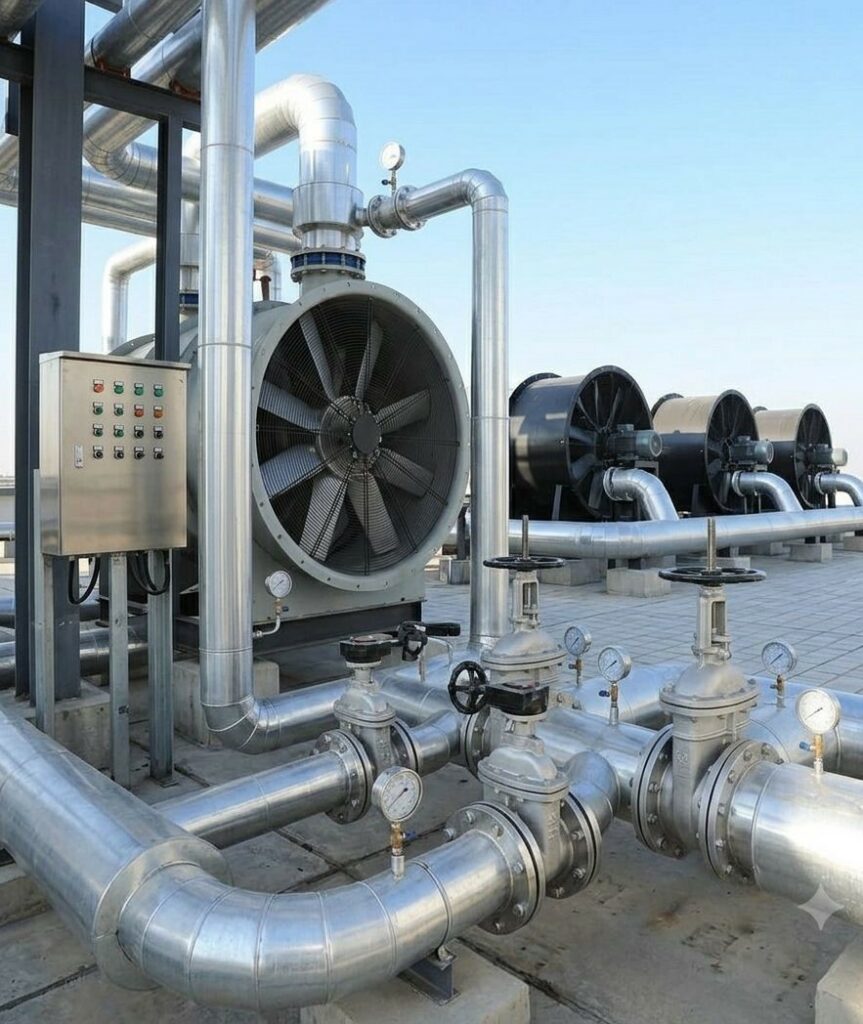

¿En qué consiste la extracción axial industrial?
La extracción axial es la tecnología de ventilación que mueve el aire en línea recta, paralelo al eje del rotor. El ventilador axial está formado por una hélice acoplada directamente al motor, que empuja grandes volúmenes de aire con una resistencia mínima.
A diferencia del ventilador centrífugo, que vence presiones altas con caudales más controlados, el axial está pensado para mover gran caudal a baja presión estática. Por eso es la tecnología más eficiente para renovar el aire de un espacio amplio, descargarlo directamente al exterior o evacuar humos no corrosivos.
Sus características principales:
- Alto caudal con bajo consumo energético: rangos de 3.000 a más de 50.000 m³/h con potencias contenidas.
- Instalación sencilla sobre pared, ventana, cubierta o tramo corto de conducto.
- Mínima pérdida de carga cuando la descarga es directa al exterior.
- Versatilidad: renovación general de aire, control térmico de naves y extracción de humos y calor.
Por todo esto, los extractores axiales industriales son la base de muchos sistemas de ventilación industrial en Madrid y de extracción industrial que ejecutamos en Bropro.
Cómo trabajamos: del estudio al mantenimiento
Nuestro proceso de trabajo
Estudio técnico in situ
Visitamos la instalación, medimos superficie y altura, identificamos focos de calor o contaminantes y calculamos las renovaciones por hora necesarias. De ahí salen el caudal objetivo y las pérdidas de carga del sistema.
Diseño y selección del equipo
Elegimos el ventilador axial adecuado: diámetro de hélice, potencia del motor, grado IP, materiales y accesorios (rejillas, dampers, silenciadores, variadores de frecuencia).
Instalación, puesta en marcha y legalización
Ejecutamos el montaje minimizando la interferencia con tu producción, hacemos pruebas de caudal y vibraciones, y tramitamos la legalización ante Industria como empresa instaladora autorizada.
Mantenimiento preventivo
Programamos revisiones semestrales o anuales según el ambiente: limpieza de hélice, comprobación de rodamientos y vibraciones y control eléctrico.
Cuéntanos tu proyecto
Llámanos o escríbenos por WhatsApp y planificamos la visita técnica esta misma semana.
Por qué elegirnos
Por qué elegir a Bropro para la instalación de extracción axial en Madrid
No somos un distribuidor que solo coloca el equipo. Somos una empresa de ingeniería aplicada especializada en extracción axial, con cientos de instalaciones realizadas.
Ingeniería aplicada real
Calculamos caudales, dimensionamos pérdidas de carga y justificamos cada decisión técnica. Si necesitas memoria de cálculo, la entregamos firmada.
Servicio técnico oficial
Lo somos de las principales marcas del sector (Soler & Palau, Sodeca, Casals y otras representadas), lo que nos permite responder con repuestos originales y garantía del fabricante.
Cobertura en Madrid y centro peninsular
Nuestro radio de actuación cubre toda la Comunidad de Madrid y provincias limítrofes, con intervención rápida cuando hay una avería que para tu producción.
Servicio llave en mano
Estudio técnico, suministro, instalación, legalización ante Industria y mantenimiento. Un único interlocutor de principio a fin.
Nuestros servicios
Tipos de sistemas de extracción axial que instalamos

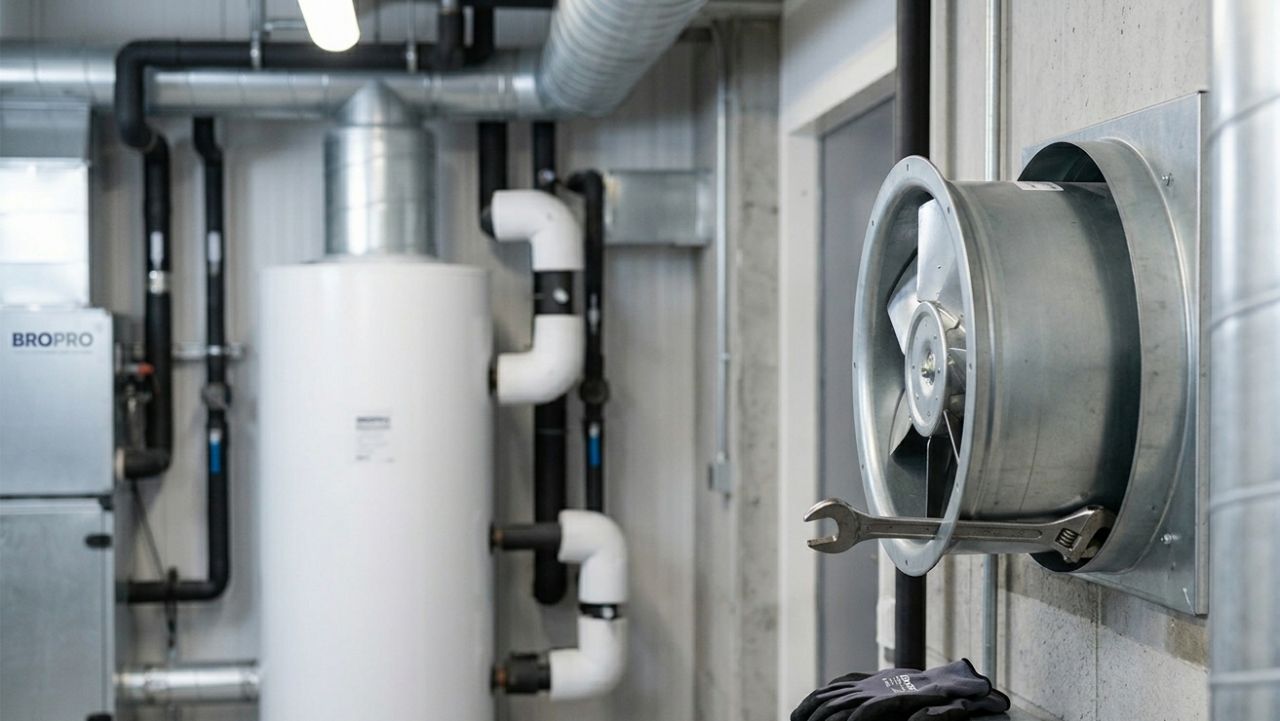

Extractores axiales murales (a pared o ventana)
El extractor axial mural integra hélice y motor en un mismo marco, listo para montar sobre pared, ventana o estructura metálica. Es la configuración más rápida y eficiente cuando el aire se descarga directamente al exterior.
- Instalación rápida, sin red de conductos.
- Mínima pérdida de carga.
- Excelente relación caudal/precio.
- Ideal para naves industriales, talleres, almacenes y granjas.
Extractores axiales de conducto (in-line)
El extractor axial en línea o axial tubular se instala dentro de un tramo de conducto, formando parte de la red de extracción. Es la opción adecuada cuando el aire necesita recorrer una distancia moderada y la pérdida de carga del sistema no es elevada.
Si tu instalación tiene tramos largos, muchas curvas o filtros que generen pérdidas de carga elevadas, conviene plantear un ventilador centrífugo. En esos casos te orientamos hacia la solución correcta de extracción industrial.
Extractores axiales de tejado o cubierta (helicoidales)
Los extractores de cubierta se instalan directamente sobre el tejado de la nave para evacuar el aire caliente que se acumula en la parte superior. Son la solución estándar para el control térmico de naves industriales con grandes volúmenes interiores.
Existen dos subtipos según la dirección de salida del aire:
- Descarga vertical: el aire sale en vertical hacia arriba. Máxima eficiencia cuando no hay obstáculos por encima.
- Descarga horizontal o lateral: el aire se redirige a 90°. Útil cuando hay limitaciones de altura o requisitos de protección anti-lluvia.
Aplicaciones típicas: control térmico de naves grandes, alimentación de aire para combustión y evacuación de humos no corrosivos.
Extractores axiales ATEX para atmósferas explosivas
Los extractores axiales ATEX son equipos certificados para trabajar en zonas con riesgo de atmósfera explosiva por presencia de gases o polvos inflamables. La normativa europea define cuatro zonas según la frecuencia y duración del riesgo: Zona 1, Zona 2 (gases y vapores) y Zona 21, Zona 22 (polvos).
Aplicaciones habituales:
- Industria química y farmacéutica.
- Almacenes de combustibles, disolventes o pinturas.
- Instalaciones con polvos inflamables: madera, harinas, metales finos.
- Plantas de tratamiento y reciclaje.
En Bropro instalamos equipos ATEX certificados y nos encargamos del marcado CE, declaración de conformidad y legalización ante Industria con la documentación ATEX correspondiente.
Helicocentrífugos: solución mixta para presiones intermedias
Los ventiladores helicocentrífugos combinan características del axial y del centrífugo en un formato tubular. Son la respuesta cuando hace falta más presión que un axial puro pero sin el tamaño y el coste de un centrífugo completo. Buen comportamiento con tramos de conducto medios o cajas de ventilación de cubierta.

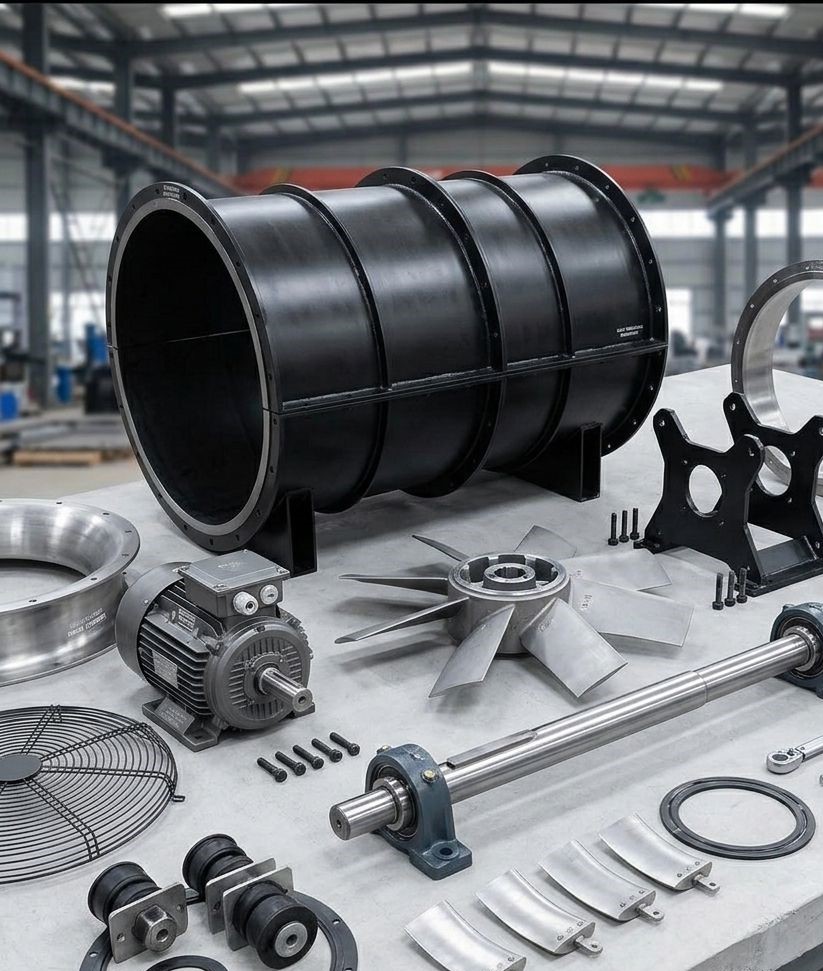

Componentes y características técnicas de un ventilador axial
Un extractor axial industrial se define por la combinación de varios datos críticos. Conocerlos ayuda a entender por qué el dimensionado no es trivial:
| Parámetro | Unidad | Rango habitual industrial |
|---|---|---|
| Caudal | m³/h | 3.000 – 100.000+ |
| Presión estática | Pa | 50 – 400 |
| Potencia motor | kW | 0,18 – 11 |
| Diámetro hélice | mm | 250 – 1.600 |
| Grado de protección | IP | IP54 – IP65 |
| Nivel sonoro | dB(A) | 55 – 85 |
Los puntos a revisar en cada instalación de extractores axiales:
- Caudal y presión estática definen el tamaño del ventilador. El cálculo de caudales parte de las renovaciones por hora; la presión estática, de las pérdidas de carga.
- Motor: monofásico (instalaciones pequeñas) o trifásico (estándar industrial), con regulación por variador de frecuencia.
- Diámetro de la hélice. A igual potencia, una hélice mayor mueve más aire pero a menos presión.
- Grado IP. IP54 es estándar interior; IP55-IP65 cuando hay humedad o limpieza con agua.
- Materiales de la hélice: aluminio (estándar), acero galvanizado (mayor resistencia mecánica) o plástico (ambientes corrosivos suaves).
- Transmisión: directa (más eficiente) o por correa (mayor flexibilidad de regulación).
- Accesorios: rejillas, dampers de gravedad o motorizados, silenciadores y persianas anti-retorno.
Sectores y aplicaciones donde instalamos extracción axial
La extracción axial está presente en cualquier sector industrial donde haya que mover grandes volúmenes de aire. Nuestros sectores principales:

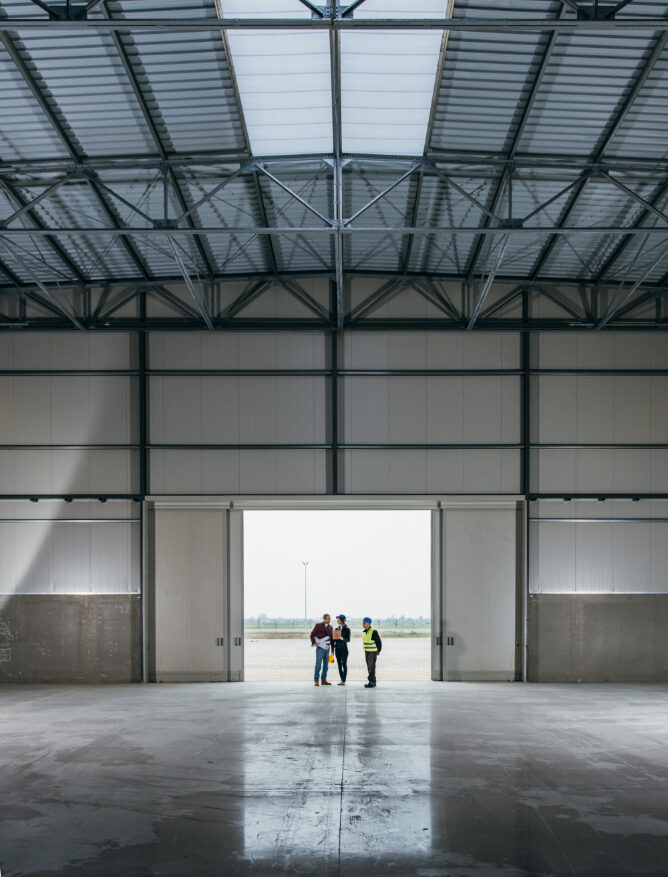

- Naves industriales: control térmico y renovación general del aire interior.
- Talleres mecánicos: evacuación de humos de soldadura, calor y vapores no corrosivos.
- Garajes y aparcamientos: cumplimiento del CTE DB-HS 3 para evacuar monóxido de carbono.
- Cocinas industriales y hostelería: extracción del calor de cocción y aire viciado, complementando las campanas.
- Almacenes logísticos: renovación de aire en grandes volúmenes con descarga directa por cubierta.
- Granjas y explotaciones agropecuarias: control de temperatura, humedad y calidad del aire.
- Salas técnicas y CPDs: extracción del aire caliente generado por equipos electrónicos.
- Industria alimentaria: líneas frías y salas de envasado donde la renovación de aire es crítica.
- Industria química con zonas ATEX: equipos certificados para atmósferas explosivas.
Si tu sector no aparece en la lista, llámanos. Lo más probable es que ya hayamos hecho un proyecto similar.
Normativa aplicable a la extracción industrial axial
Una instalación de extracción axial bien dimensionada no solo es una cuestión de confort: es un requisito legal cuando hay personas trabajando en el espacio o cuando el aire interior contiene contaminantes regulados. La normativa española aplicable es la siguiente:
- RITE (Reglamento de Instalaciones Térmicas en Edificios). Fija requisitos de calidad del aire interior, eficiencia energética y mantenimiento.
- RD 486/1997, sobre disposiciones mínimas de seguridad y salud en los lugares de trabajo. Establece caudales mínimos de aire limpio por trabajador.
- CTE DB-HS 3 (Código Técnico de la Edificación, calidad del aire interior). Normativa de referencia para garajes y locales habitados; obliga a sistemas de ventilación que eviten la acumulación de monóxido de carbono.
- Directiva ATEX 2014/34/UE y 1999/92/CE. Aplicables siempre que exista riesgo de atmósfera explosiva. Exigen equipos certificados y documentación específica.
- Ley 31/1995 de Prevención de Riesgos Laborales (PRL). Marco general que obliga a evaluar riesgos de calidad del aire interior y aplicar medidas correctoras.
Como empresa instaladora autorizada, nos encargamos de la documentación técnica y la legalización ante Industria cuando la instalación lo requiere.
Resolvemos tus dudas
Preguntas frecuentes sobre instalación de extracción axial
Un ventilador axial mueve el aire en línea recta paralela a su eje, mediante una hélice acoplada directamente al motor. Está pensado para mover gran caudal a baja presión estática: ideal para renovación de aire, control térmico y evacuación de humos no corrosivos en industria.
El axial mueve gran caudal a baja presión y es la mejor opción cuando el aire se descarga al exterior o por tramos cortos. El ventilador centrífugo vence más presión estática con caudal más controlado: ideal para redes largas de conducto, filtros o sistemas con muchas pérdidas de carga.
Cuando hay que renovar el aire de un espacio amplio, evacuar calor por cubierta o descargar aire al exterior sin red de conductos. Es perfecta para naves, talleres, almacenes y granjas. No es la mejor opción si la red de conductos es larga o hay filtros de alta eficiencia que generen mucha pérdida de carga.
El rango habitual va de 3.000 m³/h en equipos compactos murales a 50.000-100.000 m³/h en axiales de gran diámetro de cubierta. El caudal real depende del diámetro de la hélice, las RPM, la presión del sistema y el tipo de instalación.
Depende del uso y del riesgo. El CTE DB-HS 3 obliga a ventilación mecánica en garajes; el RD 486/1997 fija caudales mínimos en lugares de trabajo; la PRL exige evaluar la calidad del aire interior. En la mayoría de instalaciones industriales la extracción es obligatoria. Hacemos un estudio técnico gratuito para confirmarlo.
El precio depende del caudal a mover, el tipo de instalación (mural, conducto, ATEX, cubierta), la superficie y altura de la nave y la necesidad o no de red de conductos. Te preparamos un presupuesto personalizado en 48-72 horas, sin compromiso, tras la visita técnica.
Recomendamos inspección semestral o anual según el ambiente. En sectores con polvo, grasas o humedad alta, frecuencia semestral. El mantenimiento preventivo incluye limpieza de hélice y rejillas, comprobación de rodamientos, control de vibraciones y revisión eléctrica.
Depende del alcance: si afecta al RITE, está sujeta a directivas ATEX o forma parte del CTE de un edificio nuevo, sí. Bropro tramita toda la documentación y la legalización ante Industria como empresa instaladora autorizada.
